板卡 : HORIZON 4LC板卡
i2S LINESCAN公司的 HORIZON 4 LC 产品是一个支持PCI插槽的多通道板卡。它可以兼容所有数字格式的行扫描相机。HORIZON 4 LC
板卡是现有的Horizon 1 到 3 板卡的延伸,它支持单色或彩色的行扫描数字相机的实时图像处理。
技术参数:
-
输入格式: RS422,LVDS
-
输入精度: up to 4x8 bit or 2x10-12bit bits
-
最大时钟频率: 40 Mhz
-
每行最大像素数: 16 K
-
缓存: 4 mbits
-
载卡处理: 光校验, 运行长时间编码
-
I/O数: 8
-
编码器: 2
-
开关: 2
硬件 :
-
支持 32位 PCI 插槽
-
132 MB/sec 的总线接口
-
优化的 PCI 传送最大可达4 DMA 通道
-
支持 RS422 或 LVDS 格式的数字行扫描相机,最高频率为每通道 40 MHz
-
在线的频率,像素和曝光时间,行扫描相机同步
-
8个 I/O 工业接口, 开关和编码器
-
高速多信号数字相机的实时信号反转
-
支持最多 4 个同步行扫描相机或 TDI 相机
-
光校验和长时间编码运行的优化模块
-
灰值或彩色图像的连续获取
-
8 个TTL 输入/输出
多相机接口 :
-
Horizon 4 LC 有 4个独立 DMA 通道可支持单板卡多相机接口
-
Horizon 4 LC 可直接连接 2 个行扫描相机无需外接同步装置
-
Horizon 4 LC 通过外部同步装置可直接连接 4
个单信号行扫描相机

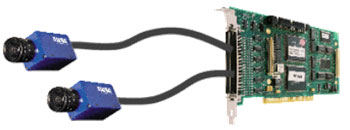

如图所示为直接连接2个相机
软件:
-
V2.00 Library
-
ACTIVE X CONTROL
-
Windows NT4.0 和 Windows 2000 Drivers (已包含)
-
C/C++ Library (已包含)
-
Interactive software CAP (已包含)
可选项:
> 扩充模块:
-
光校验和跟边模块 : iSM503
-
支持 Matrox GENESIS 板卡的行扫描前处理模块 : iSM504
> 软件:
-
PARALLELIX : 行扫描图像处理数据库: 幅面检测应用的开发工具包
> 附件:
> 下载 PDF 格式的数据表
